您当前的位置 >> 产品展示 >> MTP 系列节能起动器 |
|
 |
MTP 系列起动器结合了 PTC 起动器和一些机械式继电器的优点，对能源的使用率达到最大化。 PTC 元件在压缩机运行时是并不工作，这样就可以节省约 2W 的能耗，满足节能要求。并且使压缩机可以快速重新起动。灵活的接线终端的设计可提供是否联接运行电容的选择。
MTP 起动器可以直接插接 3 脚密封接线柱，并且和 3/ 4” 马达保护器以及其他直插型保护器匹配。
|
 |
| 电气特性 |
| 绝缘等级： |
B（130℃） |
| 吸合电流可以达到 21.9A ， 50/60Hz |
| 常开，单级，双制动 , 可选配运行电容 |
触点容量： |
8 amps 250 VAC
12 amps 120 VAC
|
| 循环寿命： |
200 ， 000 次 |
|
| 机械特性 |
可直接安装于 ?2.28 mm 标准接线柱上
6.3mm 接插端子和螺纹端子
|
| 认证许可 |
UL |
E51436 |
ENEC |
IMQ – EQ582 |
CQC |
CQC07002021530 |
CSA |
168822 (LR31110) |
按照 IEC79-15 第 19 款要求 ， 可用于使用易燃制冷剂的场合 |
|
| 产品型号说明 |
产品名称 |
吸合和释放电流范围（参考列表） |
PTC 芯片型号 |
接线 端子配置（参考安装图） |
生产日期代码
年份 2003 年
周数 第18周 |
MTP |
142 |
A |
04 |
318 |
|
| 吸合和释放电流范围 |
|
最大吸合电流(A) |
最小释放电流(A) |
|
最大吸合电流(A) |
最小释放电流(A) |
120 |
2,00 |
1,60 |
146 |
7,10 |
5,70 |
122 |
2,20 |
1,75 |
148 |
7,80 |
6,25 |
124 |
2,40 |
1,90 |
150 |
8,60 |
6,90 |
126 |
2,70 |
2,15 |
152 |
9,50 |
7,60 |
128 |
2,95 |
2,35 |
154 |
10,50 |
8,40 |
130 |
3,25 |
2,60 |
156 |
11,55 |
9,25 |
132 |
3,55 |
2,85 |
158 |
12,70 |
10,15 |
134 |
3,95 |
3,15 |
160 |
14,00 |
11,20 |
136 |
4,35 |
3,50 |
162 |
17,40 |
13,95 |
138 |
4,80 |
3,85 |
164 |
18,20 |
14,55 |
140 |
5,30 |
4,25 |
166 |
19,20 |
15,35 |
142 |
5,80 |
4,65 |
168 |
20,30 |
16,25 |
144 |
6,40 |
5,10 |
170 |
21,90 |
17,50 |
需要其他不同的运行电流值，可联系我们工厂。 |
| 芯 片 特 性 |
|
A |
B |
|
D |
E |
F |
尺寸(直径 X 厚度)
(mm)
|
17,5 x 2,5 |
17,5 x 2,5 |
17,5 x 2,5 |
16 x 2,5 |
16 x 2,5 |
17,5 x 2,5 |
最大工作电压
(V)
|
180 |
320 |
320 |
200 |
355 |
200 |
对应的最大工作电流
(A)
|
12 |
8 |
8 |
8 |
6 |
10 |
电阻值范围
( W )
|
4,7±30% |
22±30% |
15±30% |
10±30% |
33±30% |
6.8±30% |
仅列出一些常用芯片，如有特殊需要，可联系我们工厂。
PTC 芯片在过分潮湿、污染、盐碱性尤其是含 Cl 等的环境中可能出现退化。请在 PTC 芯片周围慎用 PVC 材料零件。 |
| 电 路 图 |
 |

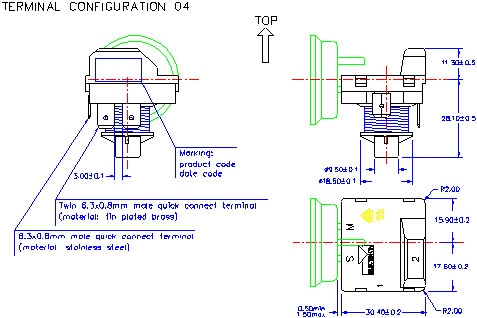

| 外型尺寸图 |
|
|
| |
|
|
|
